AD-Insert?

貯屑·三圓孔型自攻螺套

AD-331系列
AD-332系列

應用：這種螺套的切削孔是盲孔，主要應用于不允許有切削碎屑掉入基材孔口中的場所。這些碎屑可能產生有害的作用，造成安裝好的裝備在后續運行中出現損壞和失效。例如，在電子設備中，安裝的過程中產生的碎屑被存在這些貯存器中，而不會掉入敏感的設備零件中。

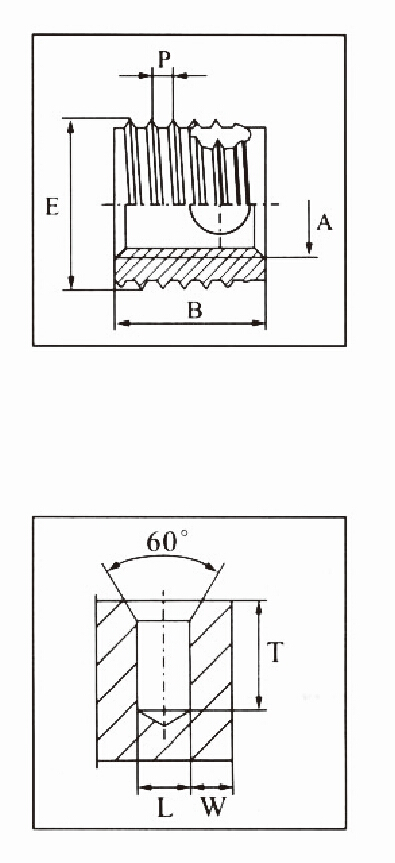

尺寸單位：毫米

產品代碼

內螺紋

外螺紋

長度

盲孔最小鉆孔深度

參考鉆孔直徑
L

www.ngiobos.cn

A

E

P

B

T

金屬

塑料

AD-331-G03-…
AD-332-G03-…

M3

5

0.6

4
6

6
8

Ф4.8
Ф4.8

Ф4.8
Ф4.8

AD-331-G35-…
AD-332-G35-…

M3.5

6

0.8

5
8

7
10

Ф5.7
Ф5.7

Ф5.7
Ф5.7

AD-331-G04-…
AD-332-G04-…

M4

6.5

0.8

6
8

8
10

Ф6.2
Ф6.2

Ф6.2
Ф6.2

AD-331-G05-…
AD-332-G05-…

M5

8

1

7
10

9
13

Ф7.7
Ф7.7

Ф7.7
Ф7.7

AD-331-G06-…
AD-332-G06-…

M6

10

1.25

8
12

10
15

Ф9.6
Ф9.6

Ф9.6
Ф9.6

AD-331-G08-…
AD-332-G08-…

M8

12

1.5

9
14

11
17

Ф11.5
Ф11.5

Ф11.5
Ф11.5

AD-331-G10-…
AD-332-G10-…

M10

14

1.5

10
18

13
22

Ф13.5
Ф13.5

Ф13.5
Ф13.5

AD-331-G12-…
AD-332-G12-…

M12

16

1.75

12
22

15
26

Ф15.4
Ф15.4

Ф15.4
Ф15.4

AD-331-G14-…
AD-332-G14-…

M14

18

2

14
24

17
28

Ф17.4
Ф17.4

Ф17.4
Ф17.4

AD-331-G16-…
AD-332-G16-…

M16

20

2

14
24

17
28

Ф19.4
Ф19.4

Ф19.4
Ф19.4

查找產品代碼的舉例：貯屑自攻螺套AD-332系列：B=12mm；內螺紋A=M6；防銹材料AD-332-G06-400
短設計：AD-331
長設計：AD-332
材質：未淬火鋼                      材質代碼……100
表面硬化鋼、鍍鋅、鍍鉻        材質代碼……200
黃銅                          材質代碼……300
防銹材質1.4105                材質代碼……400
防銹材質1.4305                材質代碼……500
根據客戶要求可以設計定制（材質、型式、鍍層等）
公差：ISO2768-m
螺紋：內螺紋A：按照ISO 6H；
外螺紋E：特殊平根螺紋，公差對應行標；內螺紋統一標準粗牙或細牙螺紋，可根據要求制作。
鉆孔直徑：由于碎屑貯存器的容量有限，選擇最大的鉆孔直徑。鉆孔直徑的詳細數據見安裝建議(第22、23頁）
邊距W：輕合金≥ 0.2-0.6E  鑄鐵：≥ 0.3-0.5E  塑料：≥ 0.25-0.9E
